解决方案案例 [case-009] 低温立式炉管节能

  • 聚酰亚胺固化
  • VF-3000(B)

优化隔热设计,增强立式炉管节能效果

支持工艺 聚酰亚胺固化
型号介绍 VF-3000 小批量单片式立式炉管
VF-1000



问题

配备 LGO 加热器 (Moldatherm) 的立式炉管可以进行从低温(200 摄氏度)到高温(1150 摄氏度)的各种高质量热处理。为了实现节能,我们一直专注于中高温范围(600 至 1100 摄氏度)的加工炉,但在低温生产线中使用中高温加工炉时,存在一个问题,即用于加热隔热材料的电能超出实际所需的电能。

解决方案

  • 开发专用于低温范围的 LGO 加热器。
  • 优化隔热材料在工作温度范围内的热容和散热平衡。
  • 制作出一个加热器原型并验证了其性能。

结果

  • 降低功耗:1.1kWh/次运行*
  • 减少氧化碳排放:742kg/年*
    (备注*:计算示例的条件)
    应用:聚酰亚胺固化
    加工晶圆:6 英寸 × 75 片一体式
    年加工次数:6 次运行/天 × 300 天/年

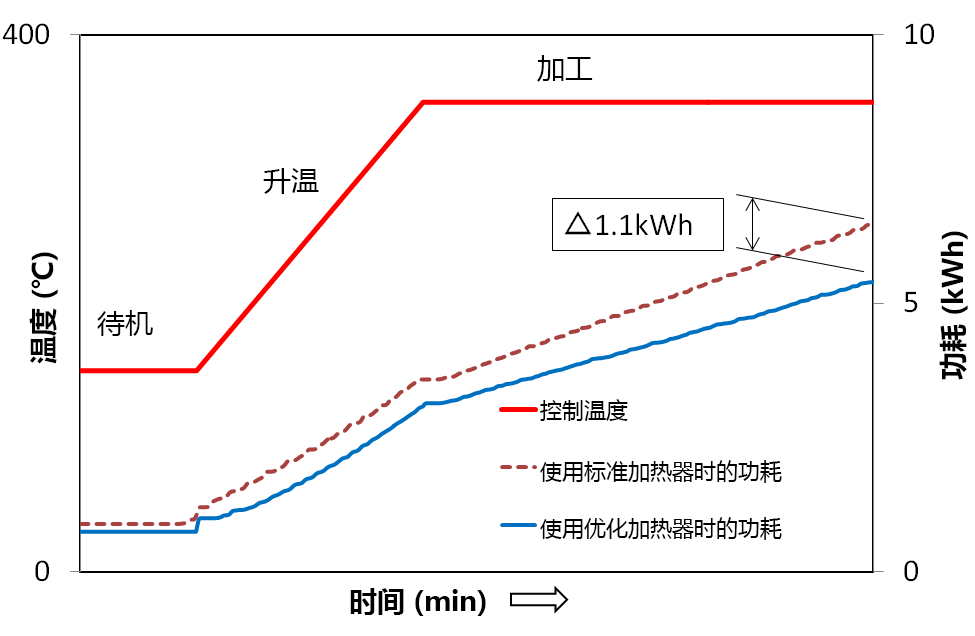

图表
